2025/04/29 (Tue)

仕口強度試験

森林文化アカデミーで、木づくりの家の会が今後使おうと思う仕口（２本込み栓）の破壊試験を行ないました。

７体の試験体を作り、１体は単純引っぱり試験、あとの６体はくり返し荷重試験を行いました。

　先生と学生さんで試験機械をセットします。

機械に試験体をセットします。

まずは単純引っぱり試験から。

単純引っぱり試験の破壊性状です。

以下、６つの試験体の繰り返し荷重試験の後の最終破壊形状。

試験体１

試験体２

試験体３

土台が割れた試験体４

試験体５（分解した写真は撮り忘れました）

ホゾが剪断破壊した試験体６

試験体を作った佐藤さんは、壊れ方の違いを見てみたいとわざとタイプの違う木を使って組み立てていました。
弱いと思われる木目の土台を使ったものは予想どおり土台が裂けましたが、その他のものはほとんどが込み栓が折れました。
この壊れ方はねばりが出るので、壊れ方としてはほぼ理想的と思います。
金物と違って破壊したあともねばり続ける伝統的仕口は、最終段階で人命を守る力になると私は思います。

強度試験の結果の分析は２週間ほどあとに出てくる予定です。

結果についてはいずれ勉強会で。

草空間設計HP　http://island.geocities.jp/hacobera/index.html

2013/10/29 (Tue) 未選択

マイスツール作り

中津川の水平屋さんの作業場で、マイスツール作りのワークショップが行なわれました。

写真は大工の佐藤さんから説明を受けているところ。

佐藤さんがあらかじめ用意しておいてくれた板と足（ホゾが刻んであります）を選びます。

いろんな種類の木があったので、みんな迷ってしまいました。

大工さんの道具を使わせてもらって、座面になる板や足になる角材を削って思い思いの形にしてゆきます。

手入れの行き届いた大工さんの道具は切れ味が違います。

ふつうはこんないいものを素人が使わせてもらえることなんてありません。
貴重な経験です。

面取り鉋を使った面取り。

少しずつ自分の形ができてゆきます。

お昼ご飯に大鶴さんが作ってくれたサムギョプサル。

デザート！

近くの竹やぶの竹を伐って作った流しそうめん。

子どもたちも大はしゃぎです。

さて、作業再開。

削り上がった足を座面にはめてみて向きを調整、印を付けます。

クサビを木の目と直角に打ち込むためです。

足に付けた印にそって、クサビを入れるためのノコ目を入れます。

あとはボンドを付けて足を差し込み、クサビを打ち込みます。

ボンドが乾くのを待ってクサビの余った部分を切れば出来上がりです。

出来上がった作品。

予定時間を大幅にオーバーしましたが、とても楽しい１日でした。

今回は希望者が多く、申し込みが遅くなった方はお断りしなければならないことになってしまい、申し訳ありませんでした。

また、こんな企画ができたらいいなと思っています。

草空間設計HP　http://island.geocities.jp/hacobera/index.html

2013/08/15 (Thu) 未選択

リノベーション完成

築30年の住宅のリノベーションが終わりました。

左が before、右が after の写真。

耐震性能を現在の建築基準法に合わせ、断熱性能をUPし、２階の増築と合わせて内部をがらっと変えました。

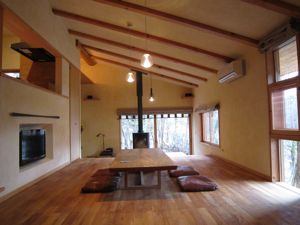

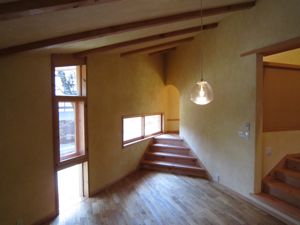

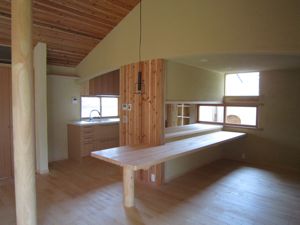

新しい居間です。

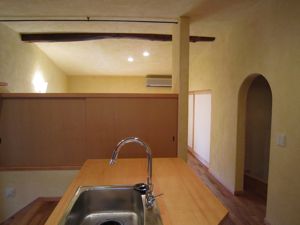

左の写真は居間方面からキッチンを眺めたところ。

右はキッチン、奥は勝手口です。

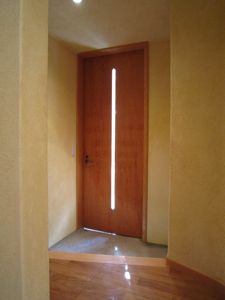

玄関と玄関脇収納室。

玄関の位置は完全に変えてしまいました。

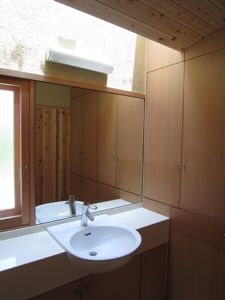

左から洗面室、階段室、そして階段室にはめ込まれた家族の手形。

子どもたちが大きくなった時、「あ、家ができた時、こんなだったんだ」
そんな記念ができました。

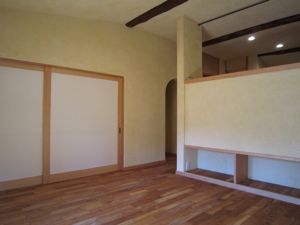

２階の居間です。

階段室は引戸で閉まって１、２階の冷気や暖気の行き来を止めますが、ガラス張りで視界は通します。

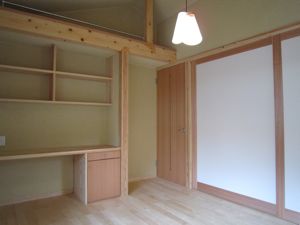

左２枚が子供室、右の１枚が寝室です。

子供室には小さいけれどロフトもあります。

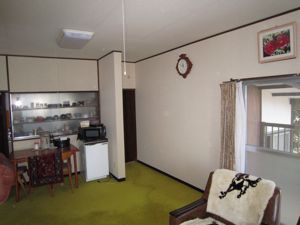

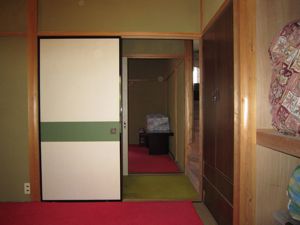

そして下が before の写真。基本構造さえしっかりしていれば、ここまでのことが可能なんです。
左からダイニングキッチン、家具を撤去した居間、廊下、狭くて急な階段です。

草空間設計HP　http://island.geocities.jp/hacobera/index.html

2013/06/22 (Sat) 未選択

リノベーション現場のその後

築30年の住宅のリノベーションは着々と進んでいます。

柱の端部などには、現在の建築基準法に合うように必要な金物をつけて補強します。

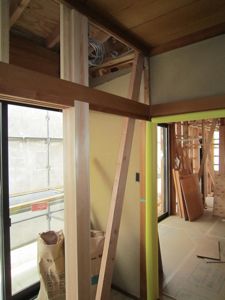

和室の南側に耐力壁（地震などの力に耐える壁）が不足していたので、長押を傷めないように柱を入れて筋交いで補強します。

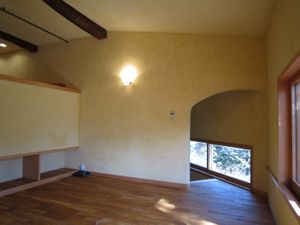

寝室の天井はゆるいカーブを描くデザイン。

これはその天井の下地です。

奥に出窓の造作が見えます。

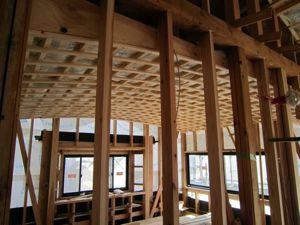

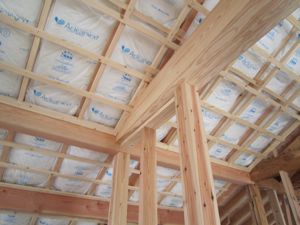

断熱材。

以前は天井には断熱材が入っていませんでした。
今回の改修では、次世代断熱基準の断熱材を採用しています。

中央に見える丸太梁は、大工さんが丁寧に鉋をかけてくれたのでまるで新品の材のようですが、天井裏にあった古材です。
今回はそれを見せるデザインにしました。

草空間設計HP　http://island.geocities.jp/hacobera/index.html

2013/03/27 (Wed) 未選択

築30年の住宅のリノベーション

初め、建て替えの話として来たものでした。

最初の打ち合せのためにご自宅に伺った時、直感的に感じたものは「この建物はちゃんとした大工が作ったものだ。まだ使える」ということでした。

そこで「大規模なリフォームという選択肢もありますよ」というお話をさせていただきました。
実際、地盤調査をしてみると、周囲が田んぼであるにもかかわらずきちんとした土の入れ替えが施してあり、しっかりした地盤になっていました。

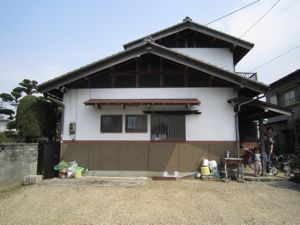

右は工事前の写真。

打ち合せの結果、新築するよりは同じ予算で広い床面積がとれる。お父さんの和室をそのまま残せる。といったメリットでリノベーションでいくことになりました。

その解体工事が12月から始まりました。
屋根をばらして梁などを架け替えるのです。

この本格的な解体の前に、大工さんはすでに天井など室内だけを解体して取り替える梁や柱の寸法を採っています。
土場であらかじめ刻んでおくためです。

この間に基礎の補強も済ませておきました。

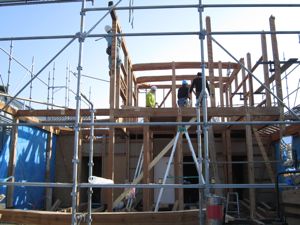

２階を大幅に増築するため、一旦屋根を全部取ってしまいます。
梁も一部を架け替え、新しい柱や梁を付け加えることになります。

そのため、天気予報を見ながら天気の良い日を選んで、一気にばらしと組み立てを行ないます。

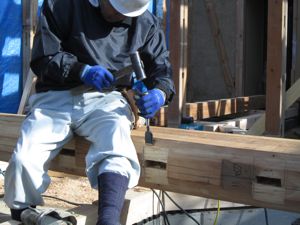

現場ではずした古い梁に新しい仕口を刻む棟梁。

こうした手技の技術を残した職人さんがいないと、このようなリノベーションはできません。

最近はお手軽な工法が増えて、こういう昔ながらの技術を持つ職人さんが減っています。

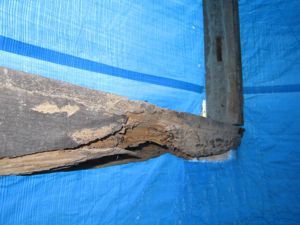

右の写真は何でしょう？

答えは浴室部分の土台です。
昔は基礎から５段ほどブロックを積んで、その上に土台を乗せるということをよくやりました。
ブロックは水を吸いやすいので、ごらんのとおりシロアリにやられて見る影もありません。
この土台と柱は取り替えです。
ただ、被害は浴室まわりだけで、しかも限られた部分だけだったため、それほど大規模な取り替えの必用はありませんでした。

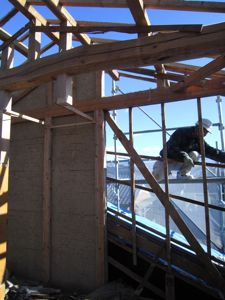

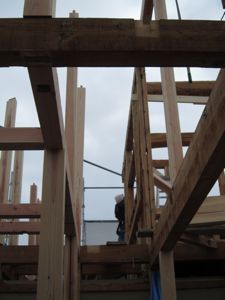

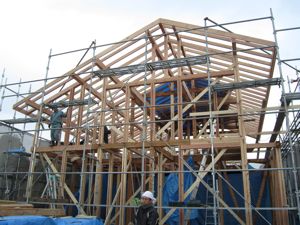

さて、組み立ても進み、ようやく屋根の垂木が架かりました。

ここまでくればブルーシートをかけることもでき、雨が降っても安心です。
このあと、屋根に構造用合板を貼り、ルーフィング（防水のシート）を乗せて、さらにブルーシートで養生して年を越します。

この建物の経過はまたこの『現場日誌』の中で書いてゆきます。

草空間設計HP　http://island.geocities.jp/hacobera/index.html

2012/12/27 (Thu) 未選択

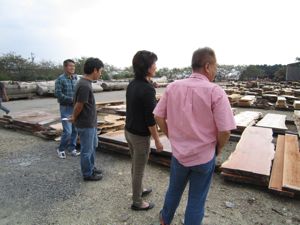

材木市の見学会

10月10日、岐阜の材木市の前日。

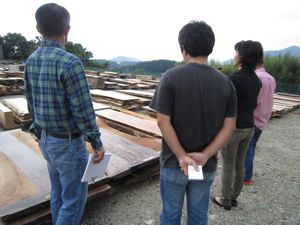

集められた木材の見学会を行ないました。
平野木材の方に説明を受けながら案内していただき、もし気に入った木があったら衝動買いOK。
翌日の市で平野木材の方に競り落としてもらう、という企画付きです。

さすがに平日のため、参加者は少なかったですが、おもしろい見学会になりました。

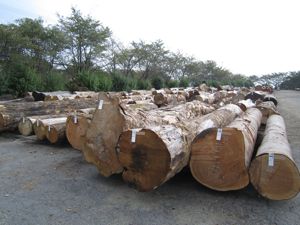

右の写真は集められた丸太。
最近は丸太買いをする人が減ったため、丸太も少ないのだそうです。

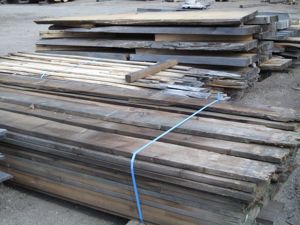

これは閉鎖された倉庫などから出てきた乾燥材。
基本的にここで売り買いされる材は生木ですが、中にはこういういきさつの乾燥材も混じってるそうです。

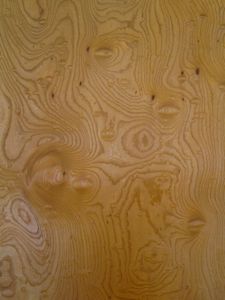

集められた材木は、何百万とする銘木から数千円という板まで巾が広いです。

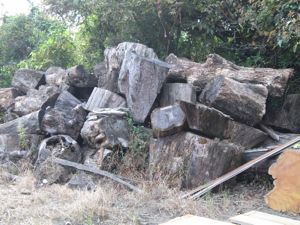

敷地の端に雨ざらしになった古い材木のかたまりが山積みにしてありました。
あれは何なのか聞いたら、買ったまま、お客さんが引き取りにこない材木なんだそうです。
だいたいが１個500円くらいのものだということですが、その値段の安さに思わず衝動買いしたけれど取りにくるのが面倒になってしまったんでしょうか。
平野木材の方は「お客さんのものなんで捨てるわけにもいかないんですよねえ・・・」と言っていました。
チェーンソーの彫刻なんかには使えそうですよね。
